| 品牌：海数 | 型号：CKQ（B-1）系列数控管螺纹车床，数控管螺纹车床，数控管螺纹车床厂家 | 售后服务：一年 |

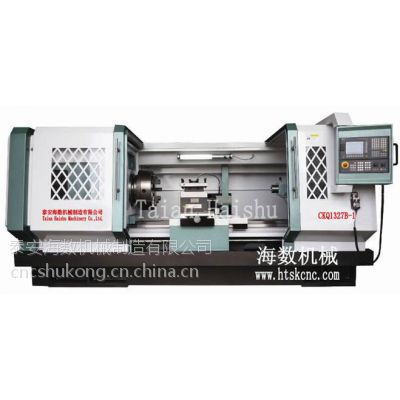

CKQ（B-1）系列数控管螺纹车床
序号 | 项目 | 单位 | 技术参数 | ||
CKQ1319B-1 | CKQ1327B-1 | CKQ1335B-1 | |||
1 | 床身回转直径 | mm | 800 | 800 | 1000 |
2 | 滑板上工件回转直径 | mm | 480 | 480 | 650 |
3 | 加工长度 | mm | 1500 | ||
4 | 床身导轨跨距 | mm | 660 | ||
5 | 主传动形式 |
| 三档机械变速，档内变频无级调速 | ||
6 | 主轴转速范围 | rpm | 22~540 | 18~450 | 15~400 |
7 | 主轴孔直径 | mm | 190 | 280 | 360 |
8 | 主电机功率 | KW | 15 | 15 | 18.5 |
9 | 刀架行程 | mm | X：480 Z：1520 | ||
10 | 快速移动进给 | mm/min | X：4000 Z：5000 | ||
11 | 进给定位精度 | mm | 0.032 | ||
12 | 进给重复定位精度 | mm | 0.011 | ||
13 | 工件加工精度 |
| IT6 | ||
14 | 工件表面粗糙度 |
| Ra 1.6 | ||
15 | 尾座套筒直径 | mm | 100 | ||
16 | 尾座套筒行程 | mm | 300 | ||
18 | 尾座套筒锥孔锥度 |
| 莫氏6# | ||
19 | 刀架重复定位精度 | mm | 0.01 | ||
20 | 刀杆截面 | mm | 40×40 | ||
21 | 伺服驱动电机 | N.m | X：15 Z：23 | ||
22 | 机床外形尺寸（长*宽*高） | mm | 3700*1800*1760 | 3700*1800*1760 | 3700*1880*1860 |
23 | 机床毛重 | Kg | 4800 | 5000 | 5600 |
标准配置：
1、数控系统：广数GSK980，
2、电动刀架：立式四工位电动刀架
3、自动润滑系统
4、冷却系统
选择配置：
1、数控系统：北京KND，日本FANUC，德国SIEMENS
2、电动刀架：卧式8工位电动刀架
3、托架
